Solidworks宏 图号与名称分离 可批量执行分离赋属性

[xbnotes]

一、功能介绍

基础功能

• 实现将外部文件名分离出图号和名称，并关联到工程图对应位置。

相比网上其它宏，做了以下优化：

• 不管系统设置是否显示文件扩展名，分离出的名称均不包含文件扩展名，内容更加合理。
• 虚拟零部件分离的名称不含“^”符号后的所属装配体名称，内容更加合理至上而下设计中。

增加高级功能：

• 批量赋属性，当处于装配体模式下执行宏时，程序会为包含的所有零部件批量执行，无需挨个打开零件执行宏，使用更加高效。

点击下载

点此查看视频介绍

二、注意事项

• 本文章仅介绍“图号名称分离”宏的功能，并非安装教程，此宏使用需要配合工程图模板，需具备一定solidworks模板制作基础能力。

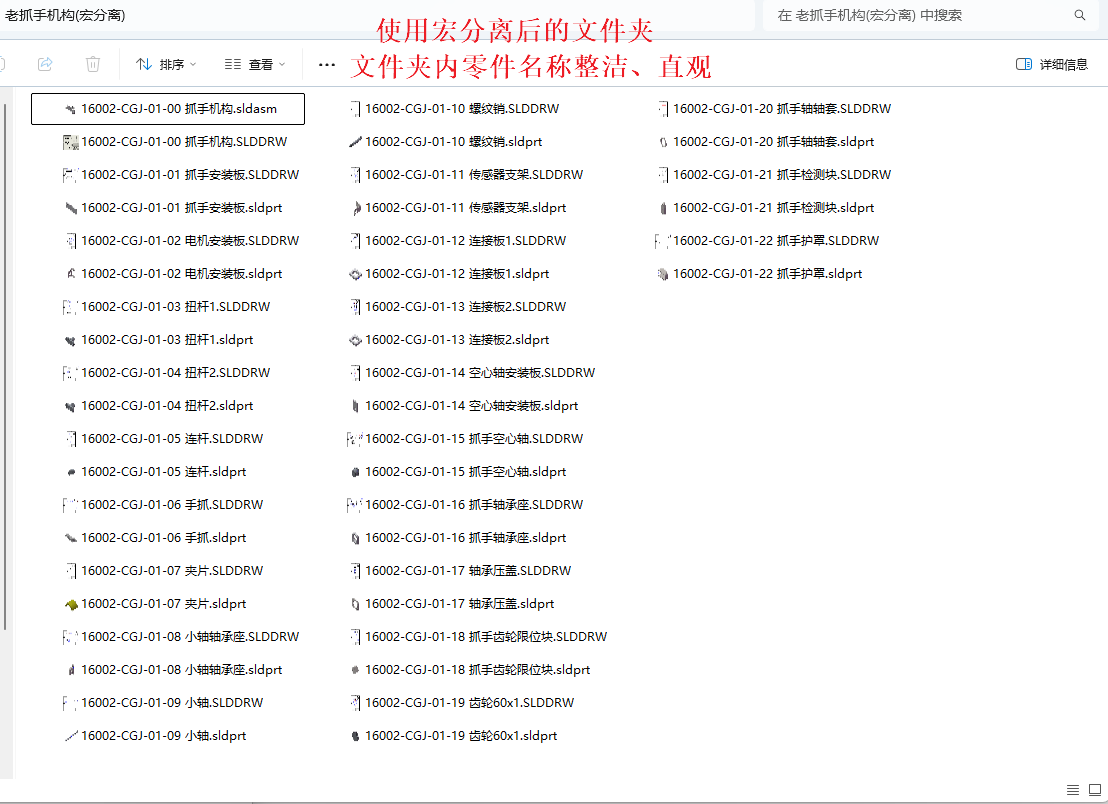

• 使用此宏，零件命名规制需按照“编号(空格)名称”格式，如“20241222-01-00 夹爪总装”。宏程序是靠空格来判断，空格前内容对应规格图号，空格后内容对应名称。
• 此宏源代码已加密，仅可使用，无法修改。

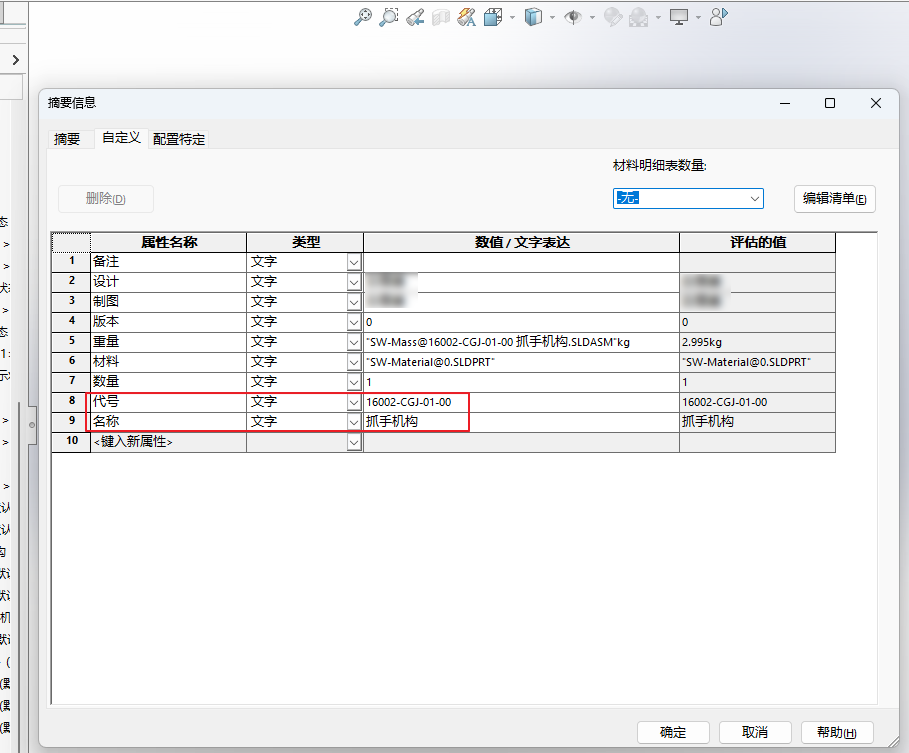

• 此宏运行后会在零件的自定义属性中添加如下图中两行属性，制作工程图模板时引用即可。

三、详细介绍

1.基础功能

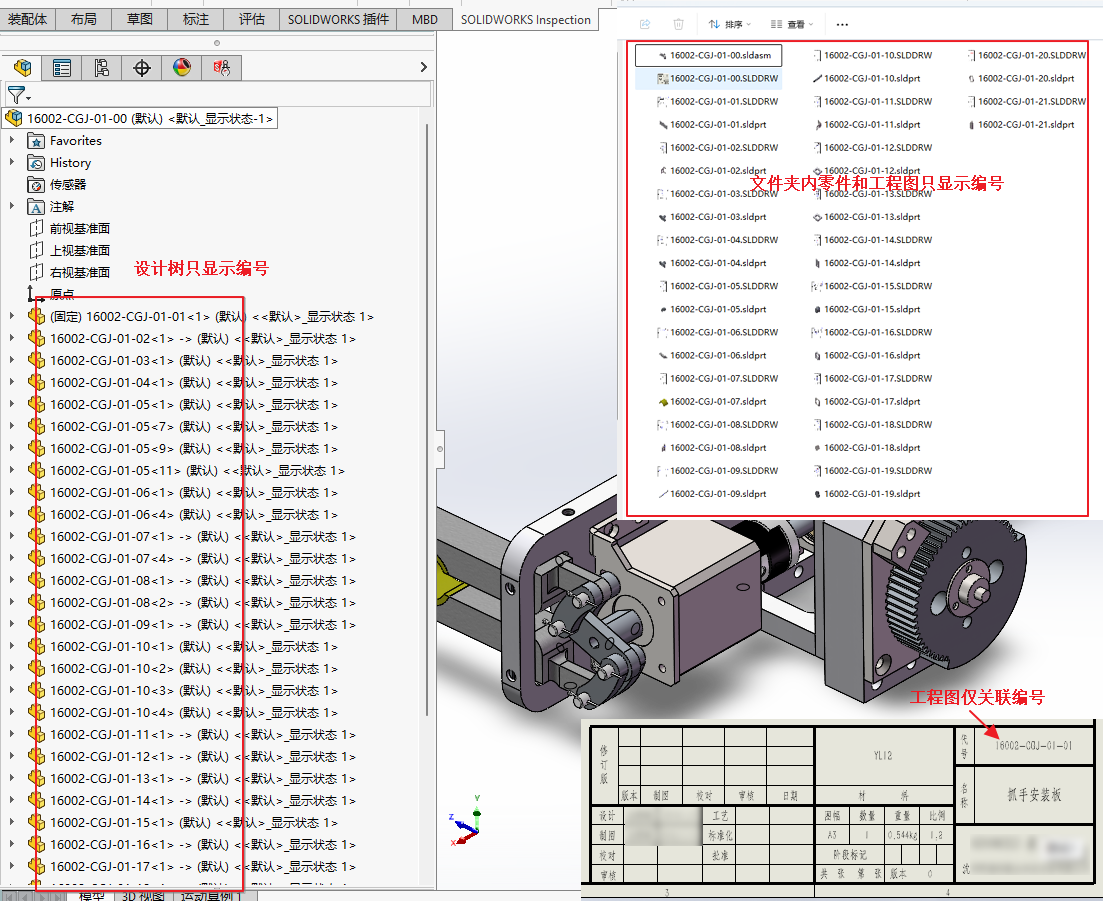

使用宏之前工程图只能关联零件名称，这导致零件名称一般只能设置为编号(图纸号)。

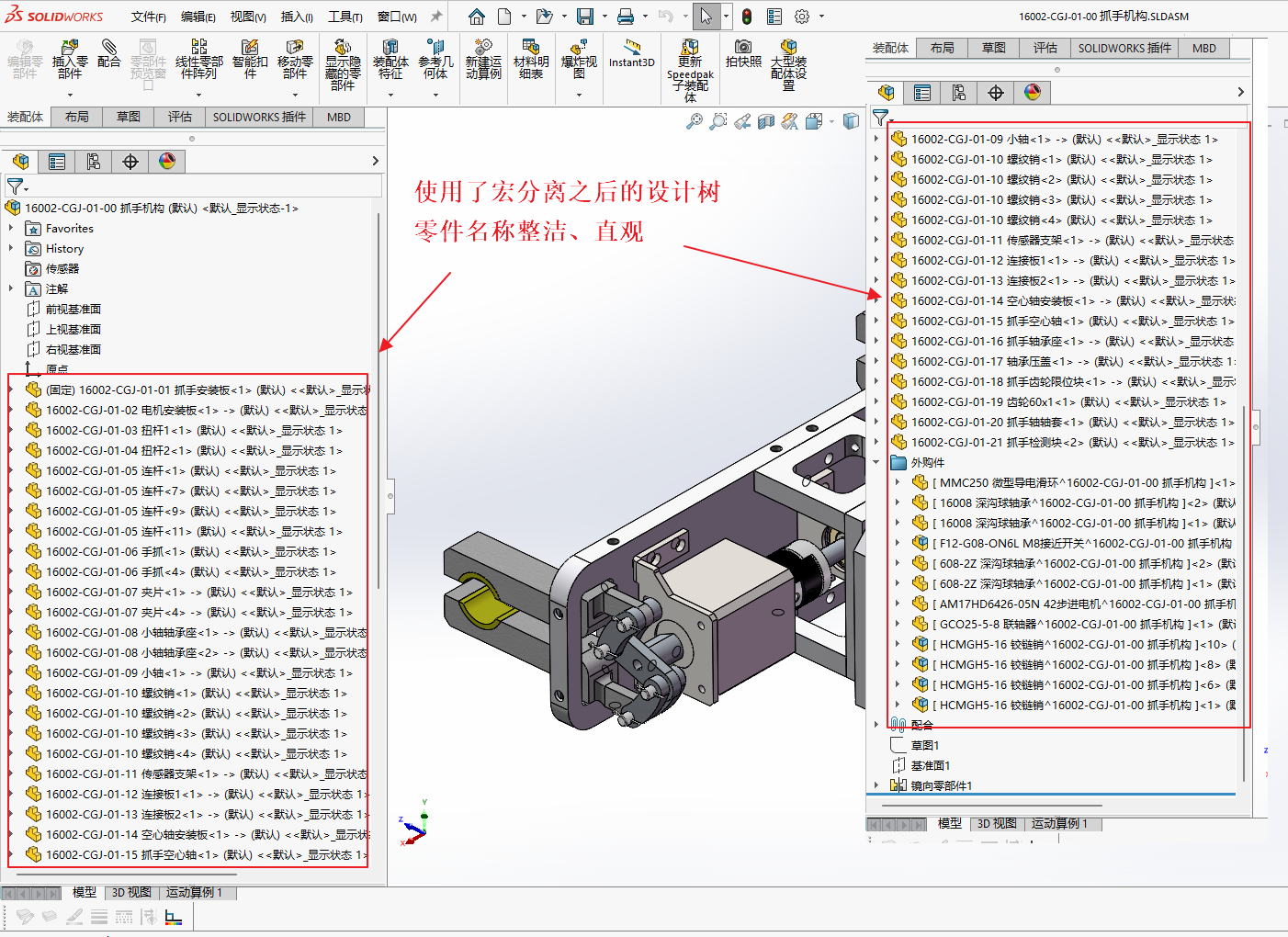

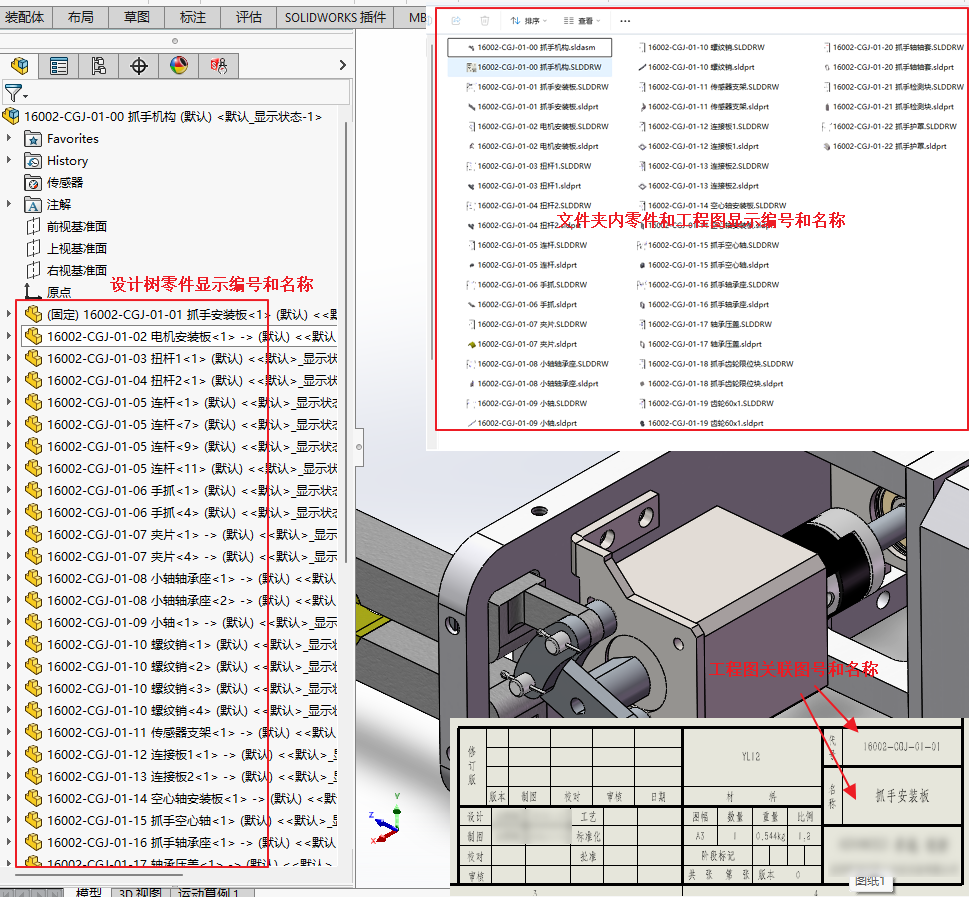

使用宏之后，零件名称可采用“编号(空格)名称”的方式进行命名，通过执行宏，将编号赋给工程图图号，名称赋给工程图名称，如下图效果。

2.相比与网上其它宏程序做了以下优化

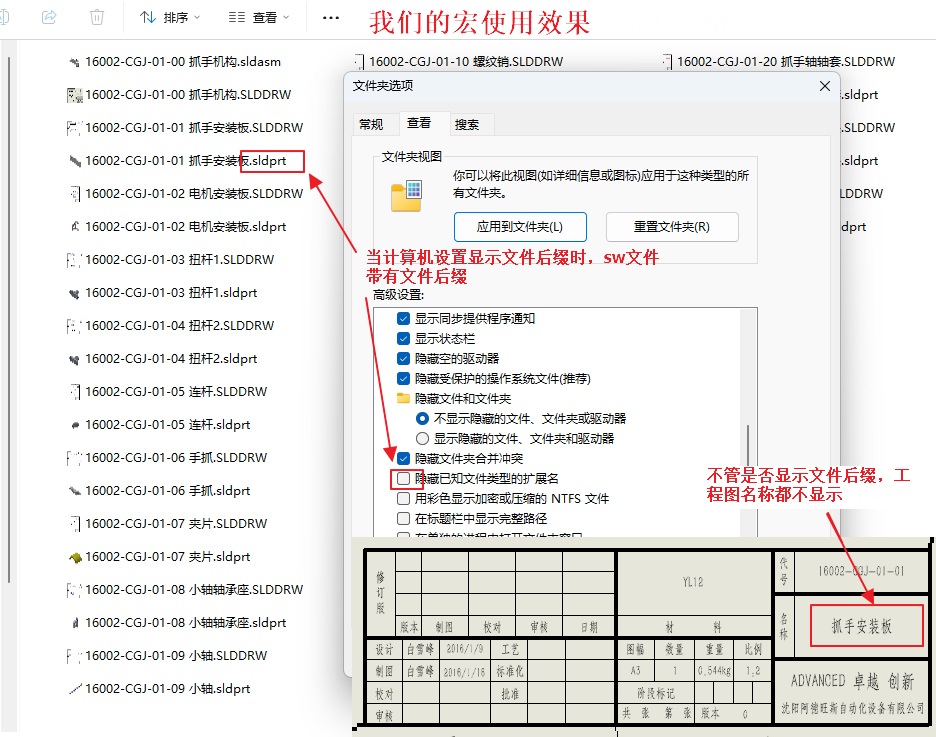

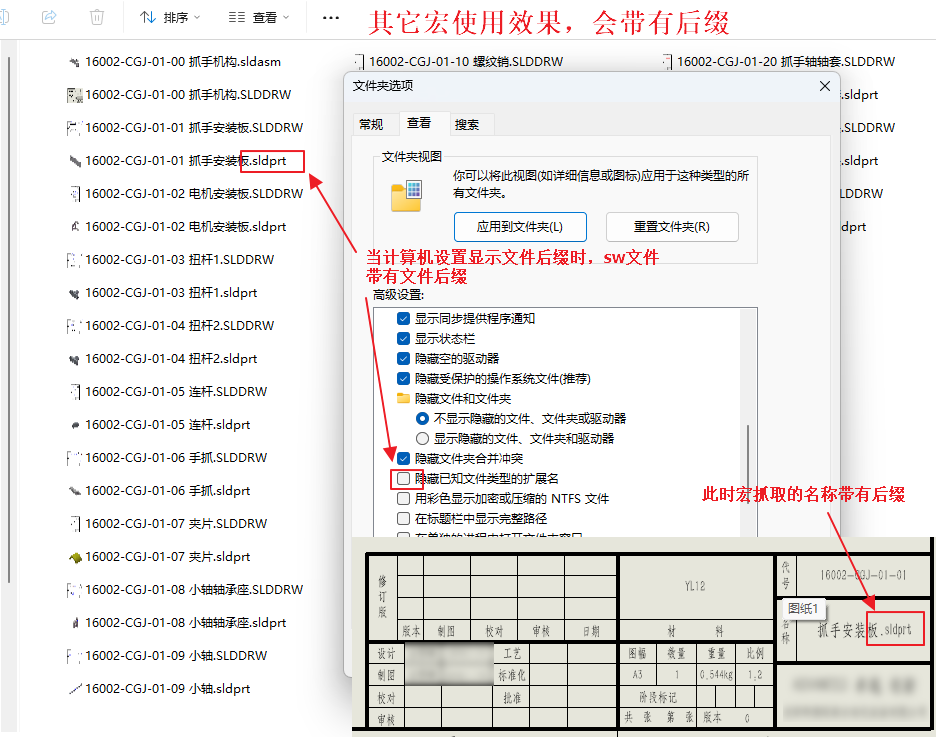

不管系统设置是否显示文件扩展名，分离出的名称均不包含文件扩展名，如下两张对比图：

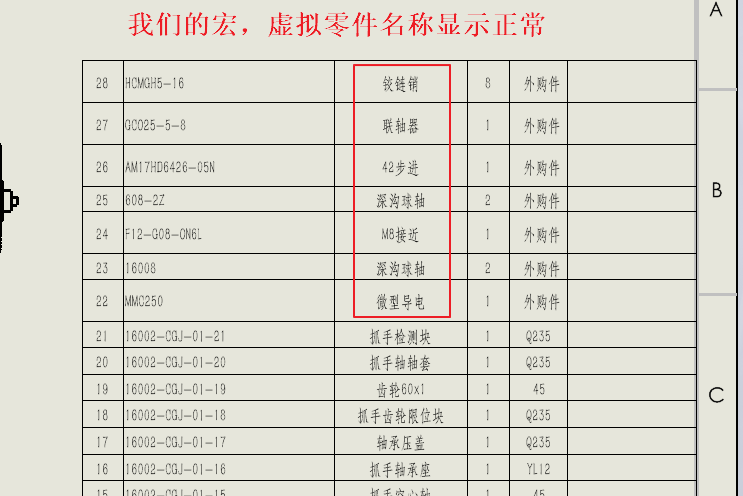

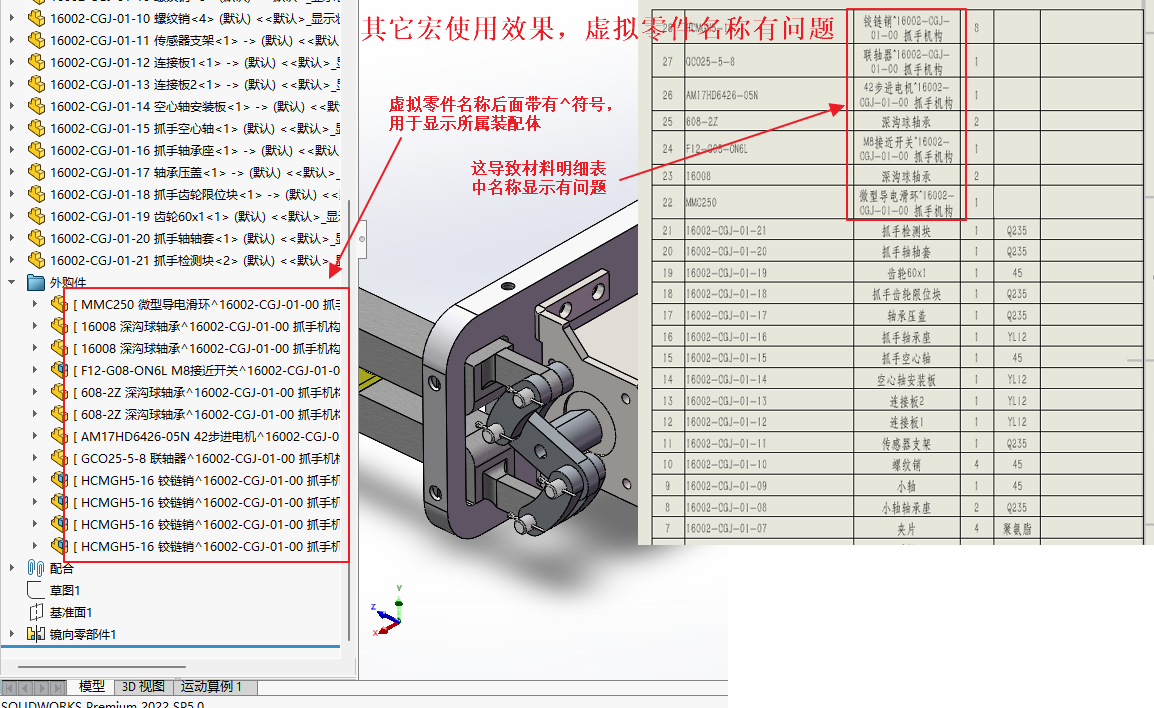

至上而下设计中，虚拟零部件分离的名称不含“^”符号后的所属装配体名称。这个我觉得比较重要。

3.高级功能

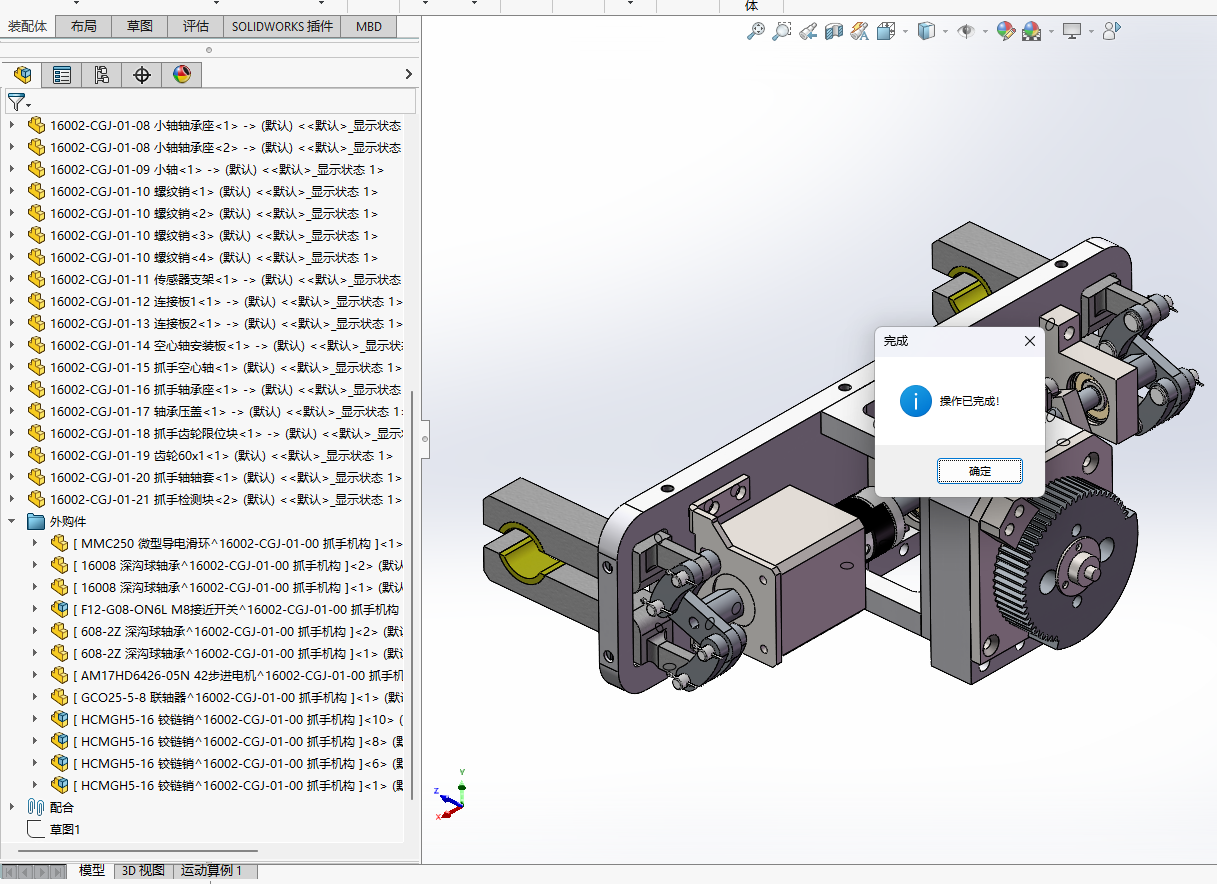

批量赋属性，当处于装配体模式下执行宏时，程序会为包含的所有委部件批量执行，无需挨个打开零件执行宏。这个无需过多解释，点击执行即可，稍等几
秒后批量赋属性完成。
