形位公差

直线度、平面度

公差等级	主参数 L/mm
	≤10	＞10 ~16	＞16 ~25	＞25 ~40	＞40 ~63	＞63 ~100	＞100 ~160	＞160 ~250	＞250 ~400	＞400 ~630	＞630 ~1000	＞1000 ~1600	＞1600 ~2500	＞2500 ~4000	＞4000 ~6300	＞6300 ~10000
	公差值 /μm
1	0.2	0.25	0.3	0.4	0.5	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6
2	0.4	0.5	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12
3	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25
4	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25	30	40
5	2	2.5	3	4	5	6	8	10	12	15	20	25	30	40	50	60
6	3	4	5	6	8	10	12	15	20	25	30	40	50	60	80	100
7	5	6	8	10	12	15	20	25	30	40	50	60	80	100	120	150
8	8	10	12	15	20	25	30	40	50	60	80	100	120	150	200	250
9	12	15	20	25	30	40	50	60	80	100	120	150	200	250	300	400
10	20	25	30	40	50	60	80	100	120	150	200	250	300	400	500	600
11	30	40	50	60	80	100	120	150	200	250	300	400	500	600	800	1000
12	60	80	100	120	150	200	250	300	400	500	600	800	1000	1200	1500	2000

主参数L图例

平行度、垂直度、倾斜度

公差等级	主参数 L、d(D)/mm
	≤10	＞10 ~16	＞16 ~25	＞25 ~40	＞40 ~63	＞63 ~100	＞100 ~160	＞160 ~250	＞250 ~400	＞400 ~630	＞630 ~1000	＞1000 ~1600	＞1600 ~2500	＞2500 ~4000	＞4000 ~6300	＞6300 ~10000
	公差值 /μm
1	0.4	0.5	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12
2	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25
3	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25	30	40	50
4	3	4	5	6	8	10	12	15	20	25	30	40	50	60	80	100
5	5	6	8	10	12	15	20	25	30	40	50	60	80	100	120	150
6	8	10	12	15	20	25	30	40	50	60	80	100	120	150	200	250
7	12	15	20	25	30	40	50	60	80	100	120	150	200	250	300	400
8	20	25	30	40	50	60	80	100	120	150	200	250	300	400	500	600
9	30	40	50	60	80	100	120	150	200	250	300	400	500	600	800	1000
10	50	60	80	100	120	150	200	250	300	400	500	600	800	1000	1200	1500
11	80	100	120	150	200	250	300	400	500	600	800	1000	1200	1500	2000	2500
12	120	150	200	200	300	400	500	600	800	1000	1200	1500	2000	2500	3000	4000

主参数L、d(D)图例

圆度、圆柱度

公差等级	主参数 d(D)/mm
	≤3	＞3 ~6	＞6 ~10	＞10 ~18	＞18 ~30	＞30 ~50	＞50 ~80	＞80 ~120	＞120 ~180	＞180 ~250	＞250 ~315	＞315 ~400	＞400 ~500
	公差值 /μm
0	0.1	0.1	0.12	0.15	0.2	0.25	0.3	0.4	0.6	0.8	1	1.2	1.5
1	0.2	0.2	0.25	0.25	0.3	0.4	0.5	0.6	1	1.2	1.6	2	2.5
2	0.3	0.4	0.4	0.5	0.6	0.6	0.8	1	1.2	2	2.5	3	4
3	0.5	0.6	0.6	0.8	1	1	1.2	1.5	2	3	4	5	6
4	0.8	1	1	1.2	1.5	1.5	2	2.5	3.5	4.5	6	7	8
5	1.2	1.5	1.5	2	2.5	2.5	3	4	5	7	8	9	10
6	2	2.5	2.5	3	4	4	5	6	8	10	12	13	15
7	3	4	4	5	6	7	8	10	12	14	16	18	20
8	4	5	6	8	9	11	13	15	18	20	23	25	27
9	6	8	9	11	13	16	19	22	25	29	32	36	40
10	10	12	15	18	21	25	30	35	40	46	52	57	63
11	14	18	22	27	33	39	46	54	63	72	81	89	97
12	25	30	36	43	52	62	74	87	100	115	130	140	155

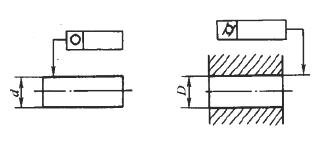

主参数d(D)图例

同轴度、对称度、圆跳动、全跳动

公差等级	主参数 d(D)、B、L/mm
	≤1	＞1 ~3	＞3 ~6	＞6 ~10	＞10 ~18	＞18 ~30	＞30 ~50	＞50 ~120	＞120 ~250	＞250 ~500	＞500 ~800	＞800 ~1250	＞1250 ~2000	＞2000 ~3150	＞3150 ~5000	＞5000 ~8000	＞8000 ~10000
	公差值 /μm
1	0.4	0.4	0.5	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12
2	0.6	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20
3	1	1	1.2	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25	30
4	1.5	1.5	2	2.5	3	4	5	6	8	10	12	15	20	25	30	40	50
5	2.5	2.5	3	4	5	6	8	10	12	15	20	25	30	40	50	60	80
6	4	4	5	6	8	10	12	15	20	25	30	40	50	60	80	100	120
7	6	6	8	10	12	15	20	25	30	40	50	60	80	100	120	150	200
8	10	10	12	15	20	25	30	40	50	60	80	100	120	150	200	250	300
9	15	20	25	30	40	50	60	80	100	120	150	200	250	300	400	500	600
10	25	40	50	60	80	100	120	150	200	250	300	400	500	600	800	1000	1200
11	40	60	80	100	120	150	200	250	300	400	500	600	800	1000	1200	1500	2000
12	60	120	150	200	250	300	400	500	600	800	1000	1200	1500	2000	2500	3000	4000

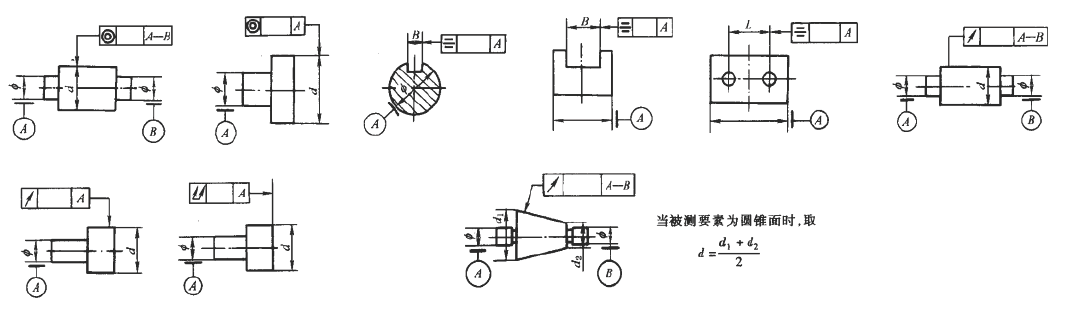

主参数d(D)、B、L图例
