铸铁牌号对照
各国(地区)铸铁牌号对照
灰铸铁牌号近似对照
球墨铸鉄牌号近似对照
黑心可锻铸铁牌号近似对照
珠光体可锻铸铁牌号近似对照
白心可锻铸铁牌号近似对照
抗磨铸铁牌号近似对照
本页目录
1
各国(地区)铸铁牌号对照
1.1

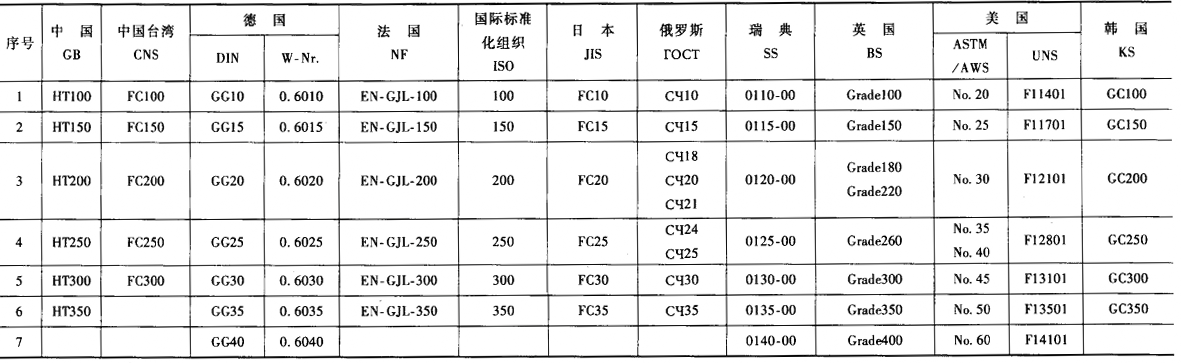

灰铸铁牌号近似对照
1.2

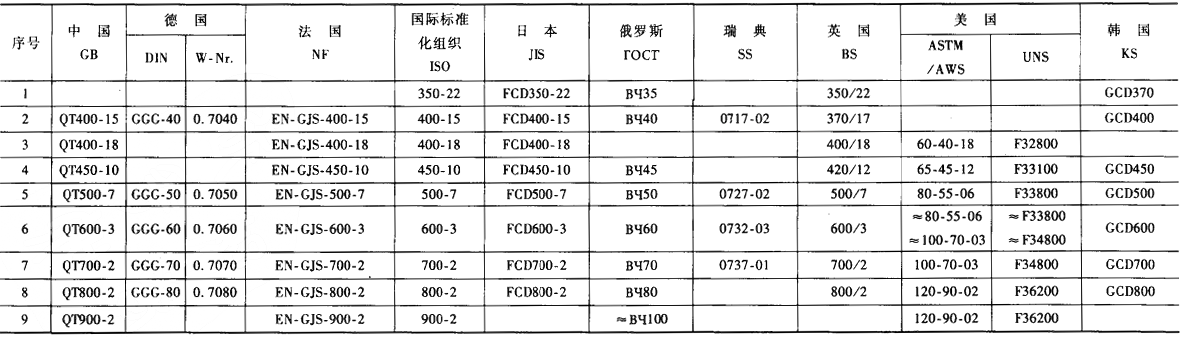

球墨铸鉄牌号近似对照
1.3

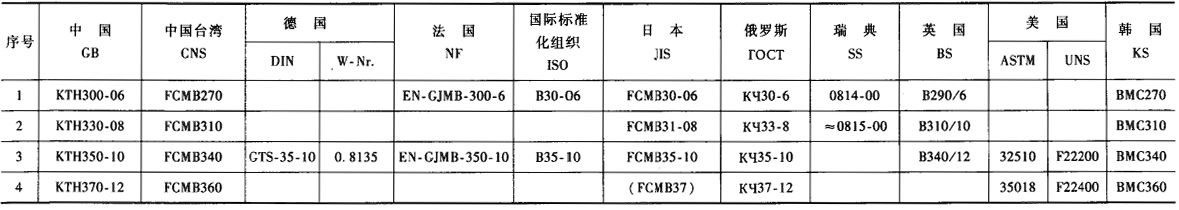

黑心可锻铸铁牌号近似对照
1.4

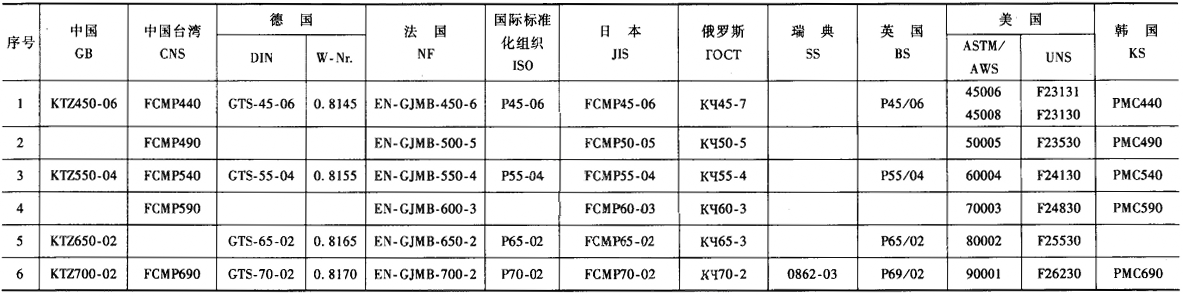

珠光体可锻铸铁牌号近似对照
1.5
白心可锻铸铁牌号近似对照
1.6

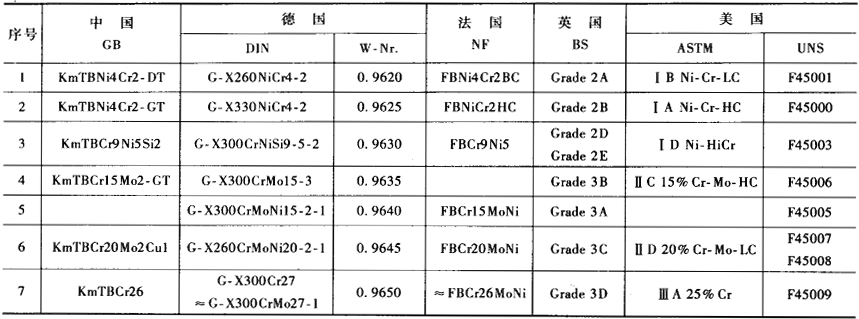

抗磨铸铁牌号近似对照
