产品几何技术规范(GPS) 技术产品文件中表面结构的表示法
标注表面结构的方法(摘自GB/T 131-2006)
| 标注表面结构的方法(GB/T 131—2006) | |||
|---|---|---|---|
| 1.标注表面结构的图形符号 | 符 号 | 意义及说明 | |
| 基本图形符号 | ![]() | 表示对表面结构有要求的图形符号。当不加注粗糙度参数值或有关说明(如表面处理、局部热处理状况等)时,仅适用于简化代号标注,没有补充说明时不能单独使用 | |
| 扩展图形符号 | ![]() | 要求去除材料的图形符号。在基本图形符号上加一短横,表示指定表面是用去除材料的方法获得,如通过机械加工获得的表面 | |
![]() | 不允许去除材料的图形符号。在基本图形符号上加一个圆圈,表示指定表面是用不去除材料方法获得 | ||
| 完整图形符号 | ![]() 允许任何工艺 去除材料 不去除材料 | 当要求标注表面结构特征的补充信息时,应在基本图形符号和扩展图形符号的长边上加一横线 | |

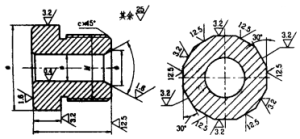

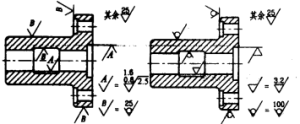

| 工件轮廓各表面的图形符号 | ![]() ![]() | 当在图样某个视图上构成封闭轮廓的各表面有相同的表面结构要求时,应在完整图形符号上加一圆圈,标注在图样中工件的封闭轮廓线上。如果标注会引起歧义时,各表面应分别标注 注:图示的表面结构符号是指对图形中封闭轮廓的六个面的共同要求(不包括前后面) |
|

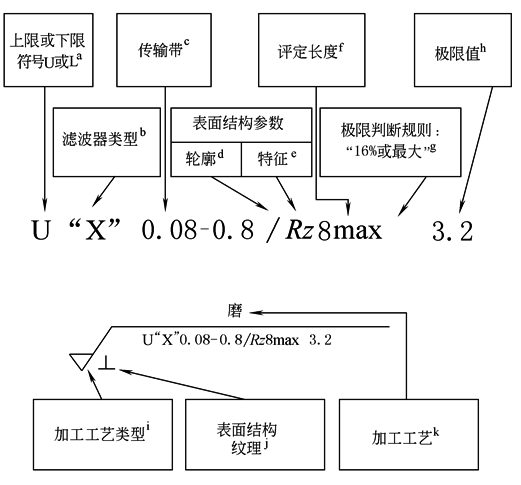

| 2.表面结构完整图形符号的组成 | 为了明确表面结构要求,除了标注表面结构参数和数值外,必要时应标注补充要求,补充要求包括传输带、取样长度、加工工艺、表面纹理及方向、加工余量等。即在完整图形符号中,对表面结构的单一要求和补充要求,注写在图1所示位置。为了保证表面的功能特征,应对表面结构参数规定不同要求。图中a~e位置注写以下内容: | ||
![]() 图1 表面结构完整图形符号的组成 |

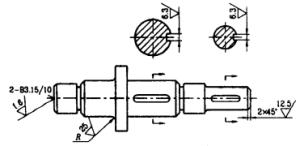

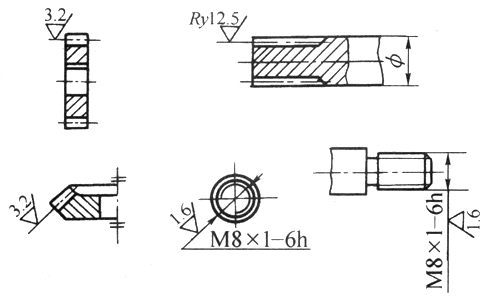

|||
| a——注写表面结构的单一要求,标注表面结构参数代号、极限值和传输带(传输带是两个定义的滤波器之间的波长范围,见GB/T 6062和GB/T 1877)或取样长度。为了避免误解,在参数代号和极限值间应插入空格。传输带或取样长度后应有一斜线“/”,之后是表面结构参数代号,最后是数值 示例1:0.0025—0.8/Rz6.3(传输带标注) 示例2:-0.8/Rz6.3(取样长度标注) a、b——注写两个或多个表面结构要求,在位置a注写第一个表面结构要求,在位置b注写第二个表面结构要求。如果要注写第三个或更多个表面结构要求,图形符号应在垂直方向扩大,以空出足够的空间。扩大图形符号时,a和b的位置随之上移 c——注写加工方法、表面处理、涂层或其他加工工艺要求,如车、磨、镀等 d——注写表面纹理和方向,如“ e——注写加工余量,以毫米为单位给出数值 |
|||
| 3.文本中用文字表达图形符号 | 在报告和合同的文本中用文字表达完整图形符号时,应用字母分别表示:APA,允许任何工艺;MRR,去除材料;NMR,不去除材料 示例:MRRRa08:Rz13.2 |
||
| 4.表面结构参数的标注 | 给出表面结构要求时,应标注其参数代号和相应数值,并包括要求解释的以下四项重要信息:三种轮廓(R、W、P)中的一种;轮廓特征;满足评定长度要求的取样长度的个数;要求的极限值 | |||||||||||||||
| 参数代号的标注 | 根据GB/T 3505定义的轮廓参数标注三个(R、W、P)主要表面结构参数时,应使用完整符号。由于波纹度W和原始轮廓P的轮廓参数目前缺乏数值,所以此二者参数代号未编入。同样,图形参数和支承率曲线参数也缺乏数值未编入 | |||||||||||||||
| 高度参数 | 间距 参数 | 混合 参数 | 曲线和相关参数 | |||||||||||||
| 峰谷值 | 平均值 | |||||||||||||||
| R轮廓参数 (粗糙度参数) | Rp | Rv | Rz | Rc | Rt | Ra | Rq | Rsk | Rku | RSm | RΔq | Rmr(c) | Rδc | Rmr | ||
| 如果标注参数代号后无“max”,则是引用给定极限的默认解释(即GB/T10610定义的16%规则),否则应用最大规则(即GB/T10610定义的最大规则)解释其给定的极限 | ||||||||||||||||
| 评定长度(ln)的标注 | 若所注参数代号后无“max”,则采用的是有关标准中默认的评定长度。R轮廓粗糙度参数默认评定长度在GB/T 10610中定义,默认评定长度ln,由5个取样长度lr构成,即ln=5×lr。若不存在默认的评定长度时,参数代号中应标注取样长度个数,如Rp3、Rv3、Rz3、Rc3、Rt3、Ra3、RSm3等(要求评定长度为3个取样长度)。其他如W轮廓、P轮廓、图形参数、支承率曲线参数的评定长度的注法未编入 | |||||||||||||||
| 极限值判断规则的标注 | 表面结构要求中给定极限值的判断规则有两种(见GB/T 10610): ① 16%规则:是所有表面结构要求标注的默认规则,见图2 ② 最大规则:此规则用于表面结构要求时,则参数代号中应加上“max”,见图3 |
|||||||||||||||
![]() 图2 当应用16%规则(默认传输带)时参数的注法 ![]() 图3 当应用最大规则(默认传输带)时参数的注法 |
||||||||||||||||
| 16%规则和最大规则均适用于GB/T 3505中定义的轮廓参数。图形参数和支承率曲线的参数标注未编入 | ||||||||||||||||
| 传输带和取样长度的标注 | ① 当参数代号中没有标注传输带时(图2、图3),表面结构要求采用默认的传输带(默认传输带定义见GB/T 131—2006附录G,而传输带是评定时的波长范围,传输带的波长范围在两个定义的滤波器(见GB/T 6062)之间。传输带被一个截止短波的滤波器(短波滤波器)和另一个截止长波的滤波器(长波滤波器)所限制。长波滤波器的截止波长值也就是取样长度。其数值见表表面粗糙度参数数值及取样长度l与评定长度ln数值中表1 如果表面结构参数没有定义默认传输带、默认的短波滤波器或默认的取样长度(长波滤波器),则表面结构标注应该指定传输带,即短波滤波器或长波滤波器,以保证表面结构明确的要求。传输带应标注在参数代号的前面,并用斜线“/”隔开,见图4。传输带标注包括滤波器截止波长(mm),短波滤波器在前,长波滤波器在后,并用连字号“-”隔开,见图4 |
|||||||||||||||
![]() 图4 与表面结构要求相关的传输带的注法 |
||||||||||||||||
| 在某些情况下,在传输带中只标注两个滤波器中的一个。如果存在第二个滤波器,使用默认的截止波长值。如果只标注一个滤波器,应保留连字号“-”来区分是短波滤波器还是长波滤波器 示例1:0.008-(短波滤波器标注) 示例2:-0.25(长波滤波器标注) ② R轮廓参数参见GB/T 3505 如果标注传输带,可能只需要标注长波滤波器λc(如“-0.8”)。短波滤波器λs值由GB/T 6062—2002的4.4表1中给定,即轮廓滤波器截止波长的标准值系列为0.08mm、0.25mm、0.8mm、2.5mm、8mm 如果要求控制用于粗糙度参数的传输带内的短波滤波器和长波滤波器,二者应与参数代号一起标注 轮廓参数中的W、P及图形参数、支承率曲线参数的传输带和取样长度的标注未编入 |
||||||||||||||||
| 单向极限或双向极限的标注 | 表面结构参数的单向极限:当只标注参数代号、参数值和传输带时,它们应默认为参数的上限值(16%规则或最大化规则的极限值);当参数代号、参数值和传输带作为参数的单向下限值(16%规则或最大化规则的极限值)标注时,参数代号前应加L 示例:L Ra 0.32 表面结构参数的双向极限:在完整符号中表示双向极限时应标注极限代号,上限值在上方用U表示,下极限在下方用L表示,上、下极限值为16%规则或最大化规则的极限值(图5)。如果同一参数具有双向极限要求,在不引起歧义的情况下,可以不加U、L 上、下极限值可以用不同的参数代号和传输带表达 |
|||||||||||||||
![]() 图5 双向极限的注法 |
||||||||||||||||

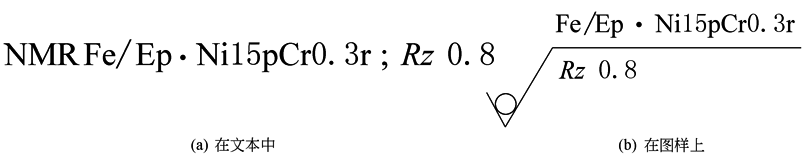

| 5.加工方法或相关信息的标注 | 轮廓曲线的特征对实际表面的表面结构参数值影响很大。标注的参数代号、参数值和传输带只作为表面结构要求,有时不一定能够完全准确地表示表面功能。加工工艺在很大程度上决定了轮廓曲线的特征,因此,一般应注明加工工艺。加工工艺用文字按图6和图7所示方式在完整符号中注明。图7表示的是镀覆的示例,使用了GB/T 13911《金属镀覆和化学处理表示方法》中规定的符号 | |||||||||||||||
![]() 图6 加工工艺和表面粗糙度要求的注法 ![]() 图7 镀覆和表面粗糙度要求的注法 |
||||||||||||||||
表面粗糙度参数数值及取样长度l与评定长度ln数值(摘自GB/T 1031-1995)
表面粗糙度参数数值及取样长度l与评定长度ln数值(GB/T 1031—1995)
GB/T 1031—1995《表面粗糙度 参数及其数值》标准中参数定义的依据是GB/T 3505—1983、GB/T 1031—1995与修订后的GB/T 3505—2000在参数分类、定义和代号等方面均有些不同,但GB/T 1031至今仍为现行标准,因此本节表面粗糙度数值及其选用原则仍按GB/T 1031介绍
当表1中的Ra、Rz、Ry系列值不能满足要求时,可选用标准附录中补充系列值,见表2
评定表面结构的轮廓参数(摘自GB/T 3505-2009)
一般术语及定义
| 参 数 | GB/T 3505—1983 | GB/T 3505—2000 | 在测量范围内 | |
|---|---|---|---|---|
| 评定长度ln | 取样长度 | |||
| 最大轮廓峰高 | Rp | Rp | √ | |
| 最大轮廓谷深 | Rm | Rv | √ | |
| 轮廓的最大高度 | Ry | Rz | √ | |
| 轮廓单元的平均线高度 | Rc | Rc | √ | |
| 轮廓的总高度 | — | Rt | √ | |
| 评定轮廓的算术平均偏差 | Ra | Ra | √ | |
| 评定轮廓的均方根偏差 | Rq | Rq | √ | |
| 评定轮廓的偏斜度 | Sk | Rsk | √ | |
| 评定轮廓的陡度 | — | Rku | √ | |
| 轮廓单元的平均宽度 | Sm | RSm | √ | |
| 评定轮廓的均方根斜率 | Δq | RΔq | √ | |
| 轮廓的支承长度率 | — | Rmr(c) | √ | |
| 轮廓截面高度差 | — | Rδc | √ | |
| 相对支承比率 | tp | Rmr | √ | |
| 十点高度 | Rz | — | ||
| 注:1.GB/T 3505—2000规定了三个轮廓参数Pa(原始轮廓)、Ra(粗糙度轮廓)、Wa(波纹度轮廓),表中只列出了粗糙度轮廓参数。 2.表中符号“√”表示在测量范围内采用的标准评定长度和取样长度。 |
||||
表面粗糙度参数数值及取样长度l与评定长度ln数值(摘自GB/T 1031-1995)
表面粗糙度参数数值及取样长度l与评定长度ln数值(GB/T 1031—1995)
GB/T 1031—1995《表面粗糙度 参数及其数值》标准中参数定义的依据是GB/T 3505—1983、GB/T 1031—1995与修订后的GB/T 3505—2000在参数分类、定义和代号等方面均有些不同,但GB/T 1031至今仍为现行标准,因此本节表面粗糙度数值及其选用原则仍按GB/T 1031介绍
当表1中的Ra、Rz、Ry系列值不能满足要求时,可选用标准附录中补充系列值,见表2
评定表面结构的轮廓参数(摘自GB/T 3505-2009)
一般术语及定义
| 参 数 | GB/T 3505—1983 | GB/T 3505—2000 | 在测量范围内 | |
|---|---|---|---|---|
| 评定长度ln | 取样长度 | |||
| 最大轮廓峰高 | Rp | Rp | √ | |
| 最大轮廓谷深 | Rm | Rv | √ | |
| 轮廓的最大高度 | Ry | Rz | √ | |
| 轮廓单元的平均线高度 | Rc | Rc | √ | |
| 轮廓的总高度 | — | Rt | √ | |
| 评定轮廓的算术平均偏差 | Ra | Ra | √ | |
| 评定轮廓的均方根偏差 | Rq | Rq | √ | |
| 评定轮廓的偏斜度 | Sk | Rsk | √ | |
| 评定轮廓的陡度 | — | Rku | √ | |
| 轮廓单元的平均宽度 | Sm | RSm | √ | |
| 评定轮廓的均方根斜率 | Δq | RΔq | √ | |
| 轮廓的支承长度率 | — | Rmr(c) | √ | |
| 轮廓截面高度差 | — | Rδc | √ | |
| 相对支承比率 | tp | Rmr | √ | |
| 十点高度 | Rz | — | ||
| 注:1.GB/T 3505—2000规定了三个轮廓参数Pa(原始轮廓)、Ra(粗糙度轮廓)、Wa(波纹度轮廓),表中只列出了粗糙度轮廓参数。 2.表中符号“√”表示在测量范围内采用的标准评定长度和取样长度。 |
||||
表面粗糙度参数数值及取样长度l与评定长度ln数值(摘自GB/T 1031-1995)
表面粗糙度参数数值及取样长度l与评定长度ln数值(GB/T 1031—1995)
GB/T 1031—1995《表面粗糙度 参数及其数值》标准中参数定义的依据是GB/T 3505—1983、GB/T 1031—1995与修订后的GB/T 3505—2000在参数分类、定义和代号等方面均有些不同,但GB/T 1031至今仍为现行标准,因此本节表面粗糙度数值及其选用原则仍按GB/T 1031介绍
当表1中的Ra、Rz、Ry系列值不能满足要求时,可选用标准附录中补充系列值,见表2
