形位公差的符号及其标注
摘自 GB/T 1182-1996
| 公差类别 | 特征项目 | 符号 | 有无基准 | 说明 | 符号 | 说明 | 符号 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形 位 公 差 的 特 征 项 目 符 号 | 形状公差 | 直线度 |  | 无 | 被 测 要 素 、 基 准 要 素 的 标 注 要 求 及 其 他 附 加 符 号 | 被 测 要 素 的 标 注 | 直 接 |  | 包容要求 |  |
||
| 平面度 |  |
|||||||||||
| 圆度 |  | 最大实体要求 |  |
|||||||||
| 圆柱度 |  | 用 字 母 |  |
|||||||||
| 形状公差 或 位置公差 | 线轮廓度 |  | 有或无 | 最小实体要求 |  |
|||||||
| 面轮廓度 |  |
|||||||||||
| 位 置 公 差 | 定 向 公 差 | 平行度 |  | 有 | 基准 要素 的标注 |  | 可逆要求 |  |
||||
| 垂直度 |  |
|||||||||||
| 倾斜度 |  |
|||||||||||
| 定 位 公 差 | 位置度 |  | 有或无 | 基准 目标 的标注 |  | 延伸公差带 |  |
|||||
| 同轴度 (同心度) |  | 有 | ||||||||||
| 对称度 |  |
|||||||||||
| 跳 动 公 差 | 圆 跳 动 | 径向 |  | 自由状态 (非刚性零件) 条件 |  |
|||||||
| 端面 | 理论 正确 尺寸 |  |
||||||||||
| 斜向 | ||||||||||||
| 全 跳 动 | 径向 |  | 全周(轮廓) |  |
||||||||
| 端面 | ||||||||||||
| 被 测 要 素 | 标 注 方 法 | 标 注 示 例 | ||
|---|---|---|---|---|
| 被测要素由带箭头的指引线与公差框格的一端(左端或右端)相连。其箭头应指向公差带的宽度方向，或直径 | 被测要素为轮廓要素时 | 箭头应指向被测表面的轮廓线上，也可指在轮廓线的延长线上，但必需与尺寸线错开 |  |
|
| 表示图中一个面的形位公差要求时，可在面上用一小黑点引出参考线，指引线箭头指在参考线上 |  |
|||
| 被测要素为中心要素 | 如中心点、圆心、轴线、中心线、中心平面 | 指引线箭头应与尺寸对齐，即与尺寸线的延长线重合，指引线的箭头也可代替尺寸线的一个箭头 |  |
|
| 当被测要素为圆锥体的轴线 | 指引线箭头应与圆锥体的大端或小端尺寸线对齐，必要时，箭头也可与圆锥体上任一部位的空白尺寸线对齐 |  |
||
| 被测要素为局部要素时 | 是某一局部时，应用粗点划线画出其局部范围，并注上这个范围必要的尺寸 |  |
||
| 基 准 要 素 | 标 注 方 法 | 标 注 示 例 | |
|---|---|---|---|

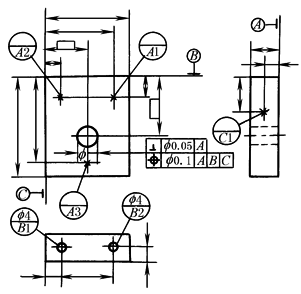

| 相对于被测要素的基准，由基准字母表示。带小圆的大写字母用细实线与粗的短横线相连，表示基准的字母也应注在公差框格内 | |||
| 1.基准要素为轮廓要素时 | 为线、表面等时 | 基准代号中的短横线应靠进基准要素的轮廓线或轮廓面，也可靠近轮廓的延长线，但应与尺寸线错开 |  |
| 受到图形限制时 | 基准代号也可直接注在面上，此时应在面上画一小黑点，并以此引出指引线和基准符号 |  |
|
| 2.基准要素为中心要素时 | 为中心点、轴线、中心平面等时 | 基准代号的连线应与该要素的尺寸线对齐。基准代号中的短横线可代替尺寸线的一个箭头 |  |
| 为圆锥体的轴线时 | 基准符号中的连线应与轴线垂直，短横划应与圆锥面的方向一致 |  |
|
| 相对于被测要素的基准，由基准字母表示。带小圆的大写字母用细实线与粗的短横线相连，表示基准的字母也应注在公差框格内 | |||
| 3.基准要素为局部要素时 | 当基准要素是指某一局部时，应用粗点划线画出其局部范围，并加注必要的尺寸 |  |
|
| 4.公共基准的标注 | 当要求两个要素一起作为公共基准时，应在这两个要素上分别标注基准符号，并在框格中一个基准栏内注上用短线相连的两个字母 |  |
|

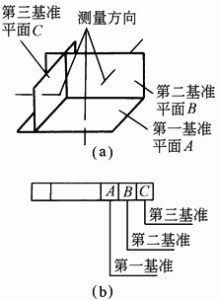

| 5.三基面体系的标注 | 当要求三个互相垂直的要素组成一个三基面体系为基准时，应在每一个基准要素上标注基准符号，并按基准顺序注在公差框格内 |  |
|
| 6.采用基准代号标注时，在公差框格中填写相应的字母： |  |
||
| (1)单一基准要素 | 用大写字母表示 | ||
| (2)由两个要素组成的公共基准 | 用由横线隔开的两个大写字母表示 |  |
|
| (3)由两个或三个要素组成的基准体系，如多基准组合 | 表示基准的大写字母应按基准的优先次序从左至右分别置于各格中 |  |
|
| 7.任选基准的标注 | 如右图 |  |
|
| 8.当需要在基准要素上指定某些点、线或局部表面来体现各基准平面时，应标注基准目标，可按下列方法标注： (1)基准目标为点时，用“×”表示 (2)基准目标为线时，用细线表示，并在棱边上加“×” (3)基准目标为局部表面时，用双点划线绘出该局部表面的图形，并画上与水平线成45°的细实线 |  |
||
| 9.基准目标代号在图样中的标注如右图 |  |
||
| 要 求 | 标 注 方 法 | 标 注 示 例 |
|---|---|---|
| 1.公差要求在矩形方框中给出，该方框由2格或多格组成。框格中的内容从左到右按以下次序填写： (1)公差特征的符号； (2)公差值用线性值，如公差带是圆形或圆柱形的则在公差值前加注Φ ；如是球形的则加注“SΦ ”； (3)如需要，用一个或多个字母表示基准要素或基准体系(见图b、图c和图d)。  |
||
| 2.被测范围仅为被测要素的某一部分 | 用粗点划线表示其范围，并加注尺寸 |  |
| 3.给出被测要素任一长度(或范围)的公差值 | 任一长度的公差值要求用分数表示 |  |
| 4.同时给出全长和任一长度的公差值时 | 全长上的公差值框格并置于任一长度的公差值框格上面 |  |
| 5.被测范围不仅包括被测要素的整个表面或全长，而且延长到被测要素之外，或包括被测要素的整个表面或全长，而是在被测要素之外伸出 | 应采用延伸公差带标注 延伸公差带的延伸部分用双点划线绘制，应标注其相应的尺寸，并在延伸部分的尺寸数值前，及在框格中公差数值后加注符号“ ” |  |
| 6.对形位公差有附加要求时，应在相应的公差数值后面加注有关的符号，若被测要素有误差： | ||
| (1)只许中间向材料外凸起 | 加注(+) |  |
| (2)只许中间向材料内凹下 | 加注(-) |  |
| (3)只许按符号的小端方向逐渐减小 | 加注(＞)或(＜) |  |

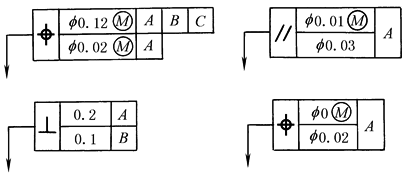

| 7.对同一要素有一个以上的公差特征项目要求时 | 可将一个框格放在另一个框格的下面 |  |
| 8.单一要素要求遵守包容要求时 | 在该尺寸公差后加注符号“” |  |
| 9.最大实体要求 | 用符号 表示，此符号置于给出的公差值或基准字母的后面，或同时置于两者后面 |  |
| 10.最小实体要求 | 用符号 表示，此符号置于给出的公差值或基准字母的后面，或同时置于两者后面 |  |
| 11.可逆要求 | 将可逆要求符号置于被测要素形位公差框格中形位公差值之后的符号或的后面。公差框格内加注双重符号表示可逆要求用于最大实体要求；加注双重符号表示可逆要求用于最小实体要求 |  |
| 12.自由状态条件 | 对于非刚性零件的自由状态条件用符号表示，此符号置于给的公差值后面 |  |
| 13.理论正确尺寸 | 理论正确尺寸应围以框格，零件实际尺寸仅是由在公差框格中位置度，轮廓度或倾斜长公差来限定 |  |
| 项 目 | 标 注 方 法 | 标 注 示 例 |
|---|---|---|
| 1.公共公差带 | 某些零件上的要素，由于功能的要求需要由同一个公差带来控制，这个公差带称为“公共公差带。”常见有共线和共面要求 三个表面用同一公差带控制以达到共面要求，应在公差框格上方标注“共面”二字。为同一要求的另一种标注形式，即公差框格不与被测要素相连，每一个要素上标以符号及字母。框格上方标上被测要素的数量及字母代号3×A，并在其后标注“共面” |  |
| 2.全周符号 | 某项形位公差要求适用于视图上的整个外轮廓线或整个外轮廓面时，用全周符号标注 |  |

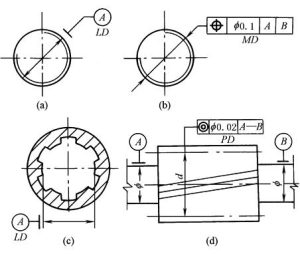

| 3.螺纹、齿轮、花键的标注 | 一般情况下，螺纹轴线作为被测要素或基准要素均为中径轴线，不需另加说明。如需采用螺纹大径轴线则应用“MD”表示，采用小径轴线用“LD”表示，如图a，b。 由齿轮和花键轴线作为被测要素或基准要素时，节径轴线用“PD”表示，大径(对外齿轮是顶圆直径，对内齿轮是根圆直径)轴线用“MD”表示，小径(对外齿轮是根圆直径，对内齿轮为顶圆直径)轴线用“LD”表示，如图c，d |  |

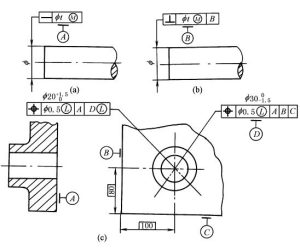

| 4.相关要求应用于基准要素时，基准符号的标注 | 相关要求应用于基准要素A，且其边界由采用最大实体要求的形位公差确定时的标注，如图a 相关要求用基准要素B，且其边界由采用最大实体要求的位置公差确定时的标注，如图b 相关要求应用于基准要素D，且其边界由采用最小实体要求的位置公差确定时的标注，如图c |  |

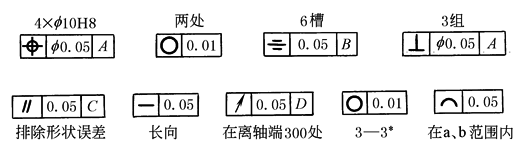

| 5.说明性内容的标注 | 除框格和基准符号外，还需对形位公差要求进行说明时，可在框格上方或下方标注说明性内容 ①被测要素的数量，如4个Φ 10H8孔，两处，6个槽，3组孔等均满足框格规定的公差带要求时，应标在公差框格上方 ②一些其他说明内容，如对检测的要求，对公差带控制范围的要求等均应写在公差框格的下方 |  |
| 项 目 | 标 注 方 法 | 标 注 示 例 |
|---|---|---|

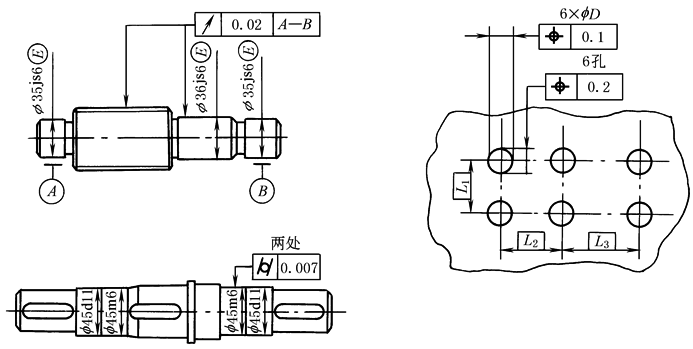

| 1.同一被测要素，不同的项目要求 | 由于是同一被测要素，可用同一根指引线与框格相连。此时要注意：不能将轮廓要素与中心要素的公差要求用同一指引线表示 |  |
| 2.同一项目，不同要求 | 虽是同一个公差项目，但对基准要求不同或对公差值有不同要求时，可共用同一个公差特征符号和同一根指引线 |  |
| 3.中心孔作基准时 | 由于中心孔一般不画详图，而是按制图标准的规定采用符号表示法并加注规格符号。此时，可将中心孔符号线的一边延长，基准符号的短横线沿符号线配制 |  |
| 4.几个被测要素具有相同要求 | 几个圆柱表面或几条线、几个孔、几个表面具有同一形位公差要求时，可由同一指引线引出不同箭头指向被测表面，也可在框格上方写明 |  |
| 要素特征 | 被取消内容 | 图 例 |
|---|---|---|
| 被 测 要 素 | 被测要素为单一要素的轴线，指示箭头不允许直接指向轴线，必须与尺寸线相连 |  |
| 被测要素为多要素的公共轴线时，指示箭头不允许直接指向轴线，而应各自分别注出 |  |
|
| 任选基准必须注出基准代号，并在框格中注出基准字母 |  |
|
| 基 准 要 素 | 短横划不允许直接与轮廓线或其延长线相连。必须标出完整的基准代号并在框格中标出字母代号 |  |
| 短横划不允许直接与尺寸线相连，必须标出基准代号并在框格中标出字母代号 |  |
|
| 当基准要素为多个要素的公共轴线、公共中心平面时，短横划不允许直接与公共轴线相连，必须分别标注，并在框格内注出字母代号 |  |
|
| 当中心孔为基准时，短横划不允许直接与中心孔的角度尺寸线相连，必须标出基准代号并在框格中标出字母代号 |  |
