通用冷弯开口型钢
通用冷弯开口型钢(摘自GB/T6723一1986)
冷弯等边角钢
冷弯不等边角钢
冷弯等边槽钢
冷弯不等边槽钢
冷弯内卷边槽钢
冷弯外卷边槽钢
本页目录
1

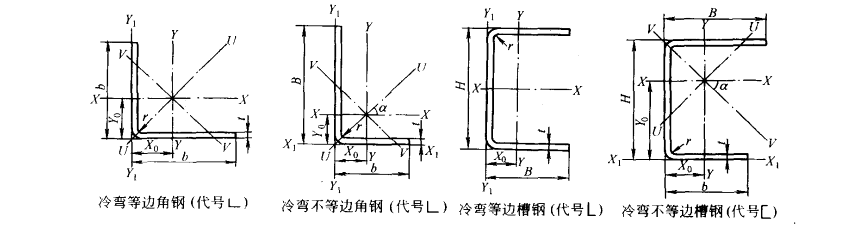

通用冷弯开口型钢(摘自GB/T6723一1986)
1.1

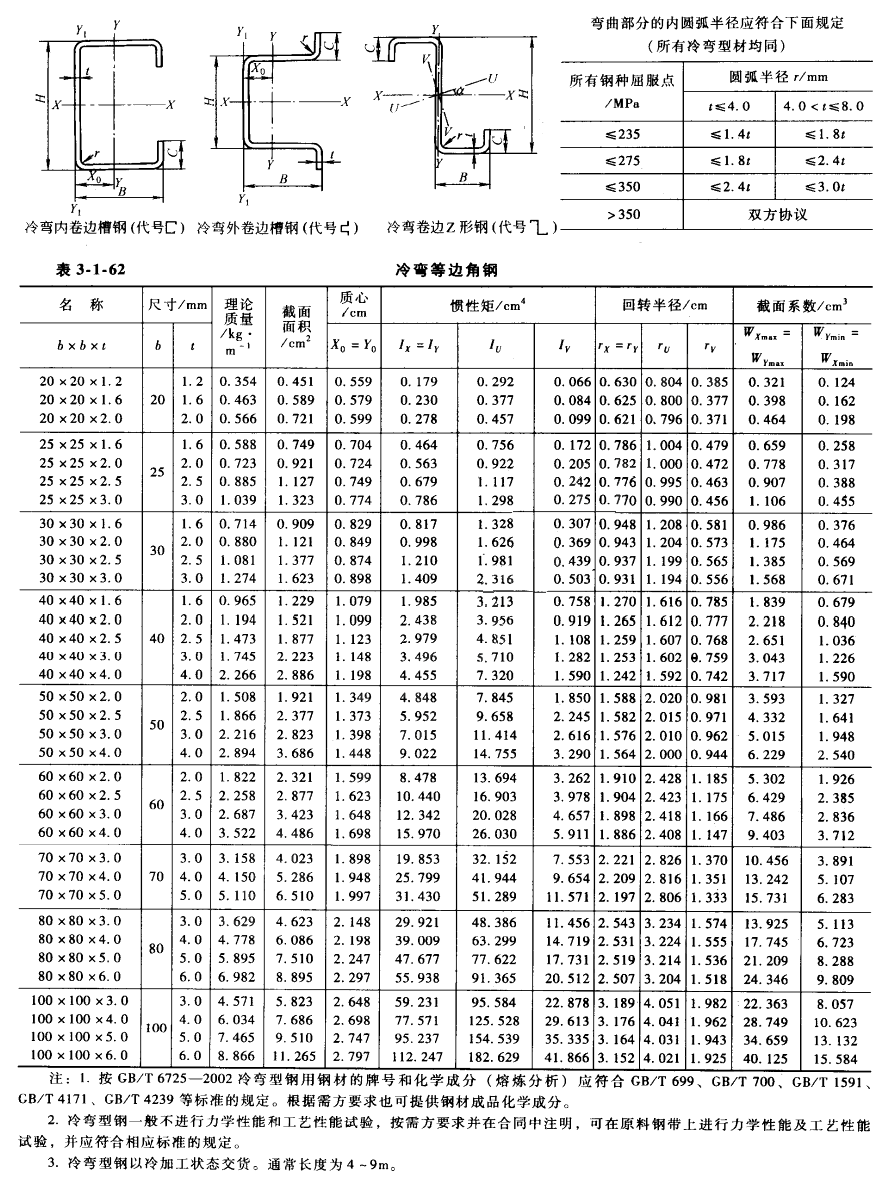

冷弯等边角钢
1.2

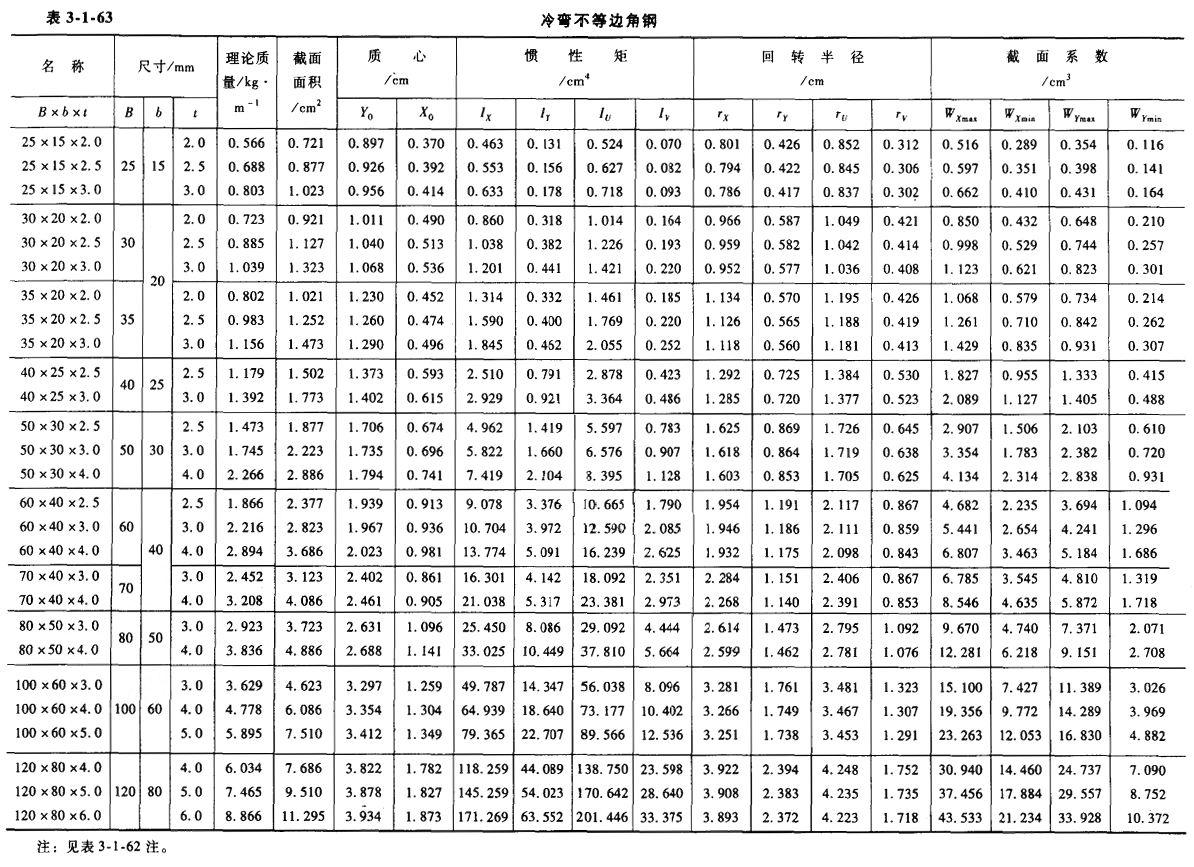

冷弯不等边角钢
1.3

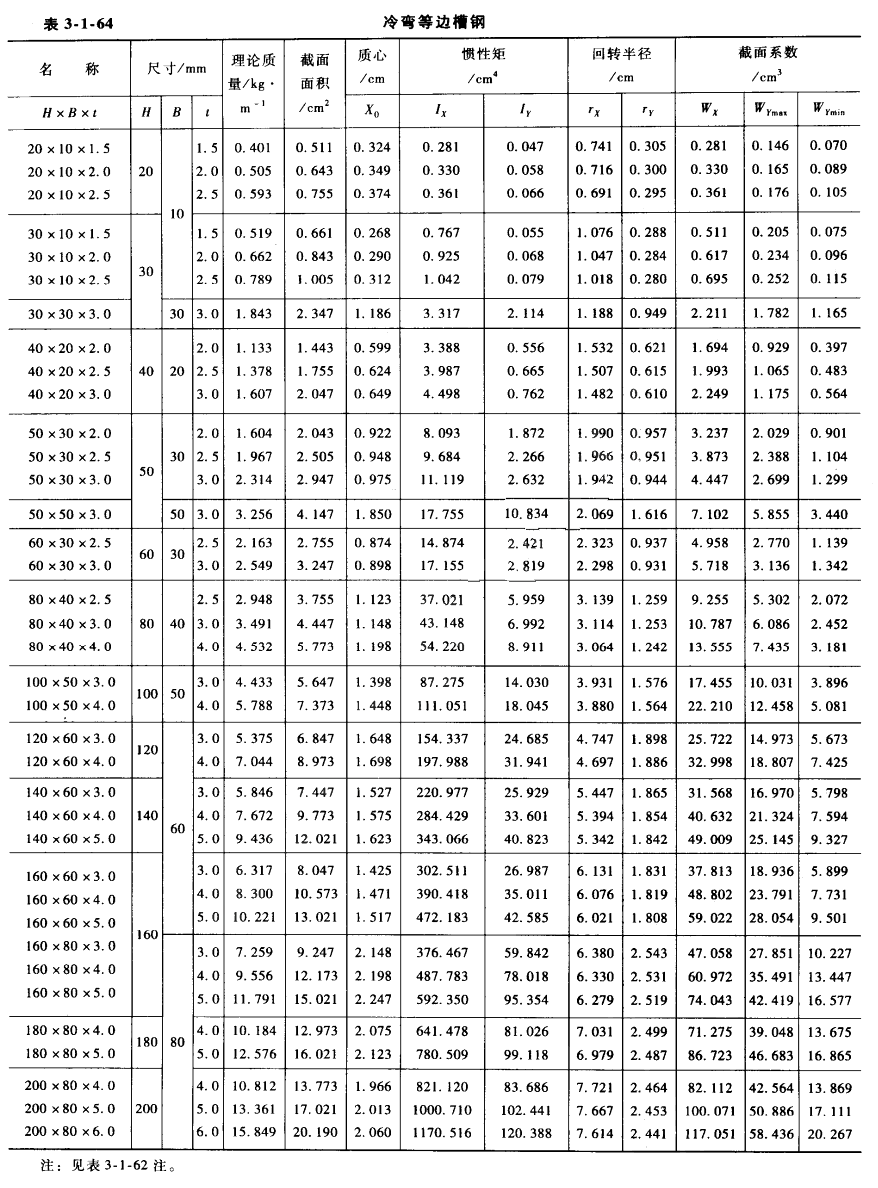

冷弯等边槽钢
1.4

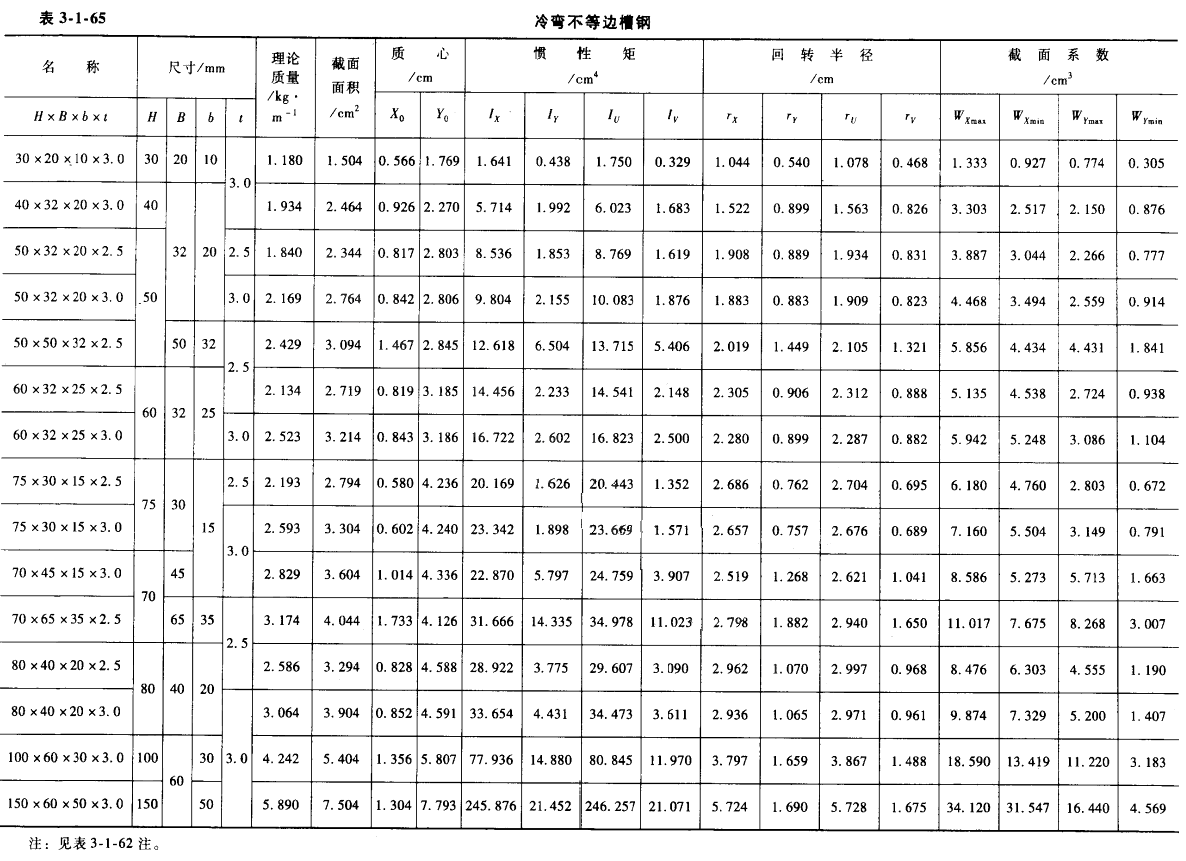

冷弯不等边槽钢
1.5

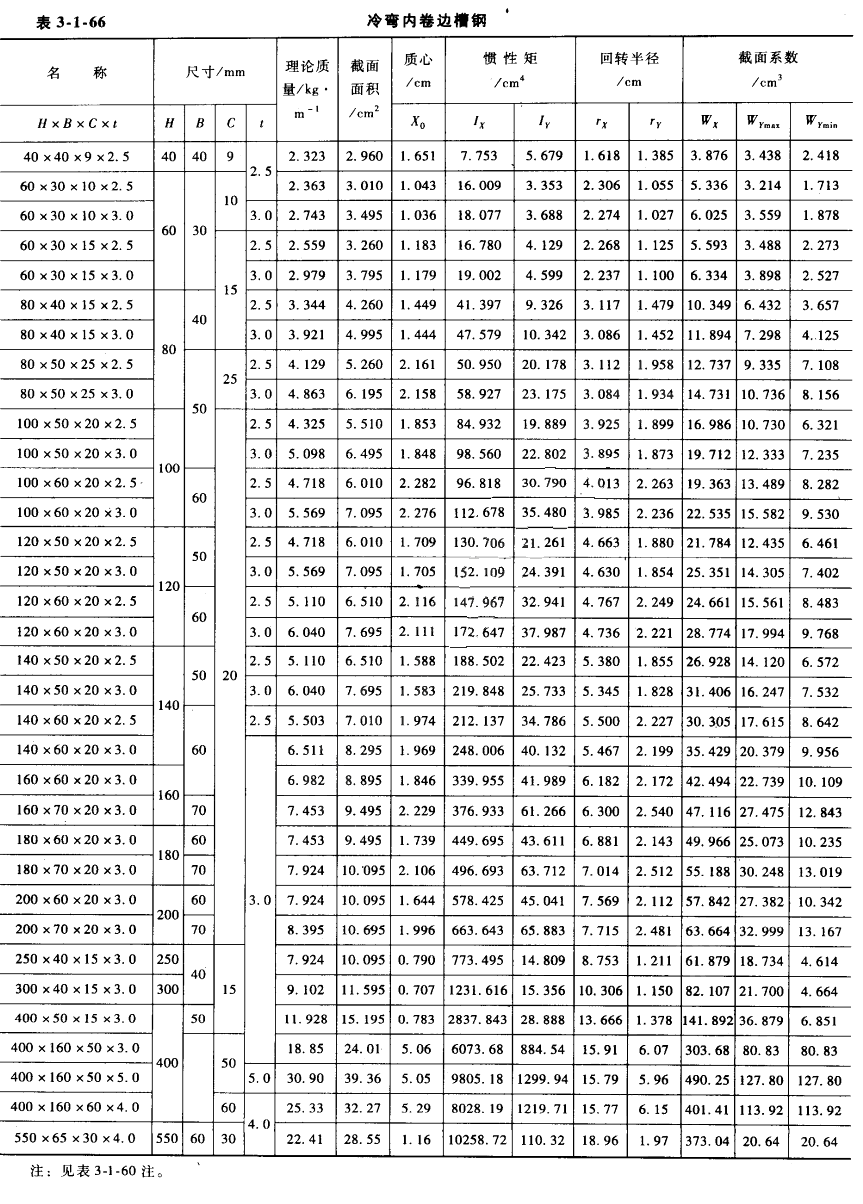

冷弯内卷边槽钢
1.6

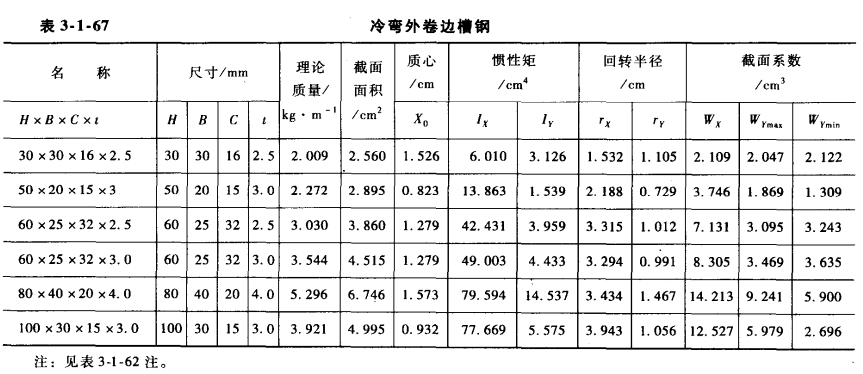

冷弯外卷边槽钢
